O Sensor de Célula de Carga SC-01 para cabos de aço é ideal para medição de cargas em elevadores.

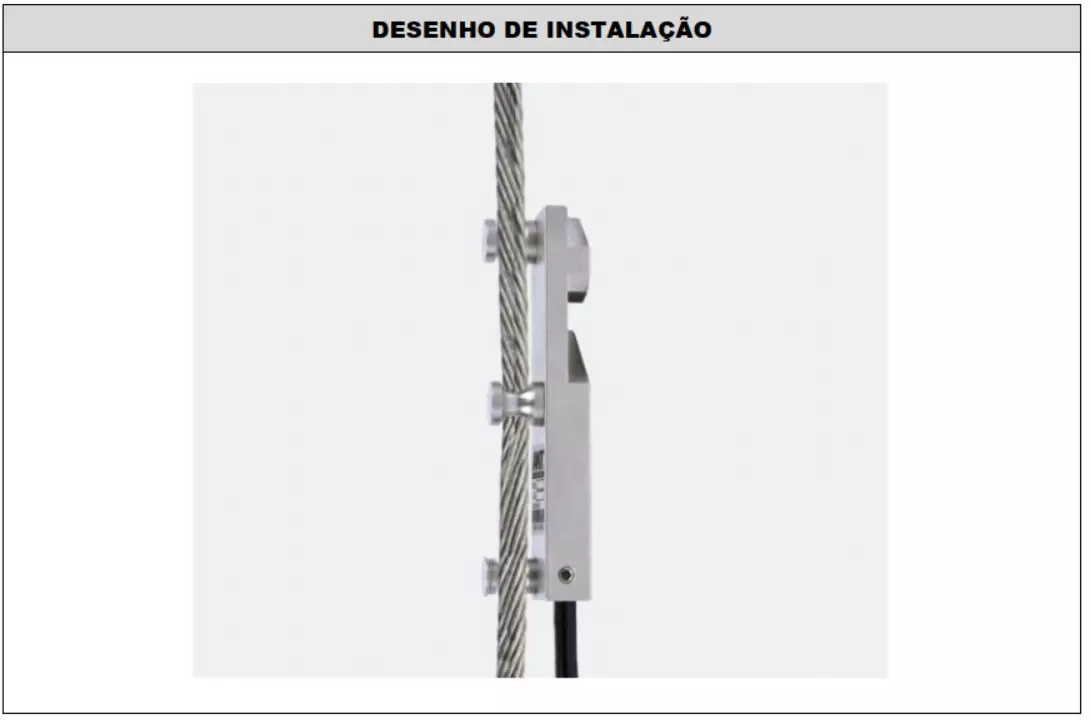

Este é um método de medição não invasivo, onde o dispositivo é instalado após a instalação do elevador sendo muito fácil sua instalação.





• Carga nominal: 500 KG
• Tensão de excitação: ≤ 15VDC
• Adequado para diâmetro de cabo de aço: de 8 a 10mm
• Saída classificada: 2.0 ± 0.02% mV/V
• Impedância de entrada: 380 ± 10Ω
• Impedância de saída: 350 ± 2Ω
• Impedância de isolamento: ≥ 5000MΩ
• Sobrecarga segura: 150% F.S
• Sobrecarga final: 200% F.S
• Erro total: ±0.5% F.S
• Repetibilidade: ±0.5% F.S
• Saldo nulo: ±1% F.S
• Deslocamento do produto: ±0.05% F.S /30min
• TC SPAN: ±0.02% F.S /10°C
• Temperatura de trabalho: -30 a 70°C
• Material do produto: Liga de aço
• Classe de proteção: IP67/IP68
• Comprimento do cabo: 3m
• Certificação: CE, CCC

• Comunicação com o Pesador de Carga IC-01 e a Indicador de Carga IC-01
